高负载低速电动缸(搭配减速机应用)
点击率:2439   作者:上海赢浩机电设备有限公司【WINHOO】   来源:http://www.y-hao.com   时间:2018-8-10 5:58:31

电动缸的参数指标和电机、减速机、丝杆参数指标有很大的关系。如何设计实现一款高负载低速电动缸

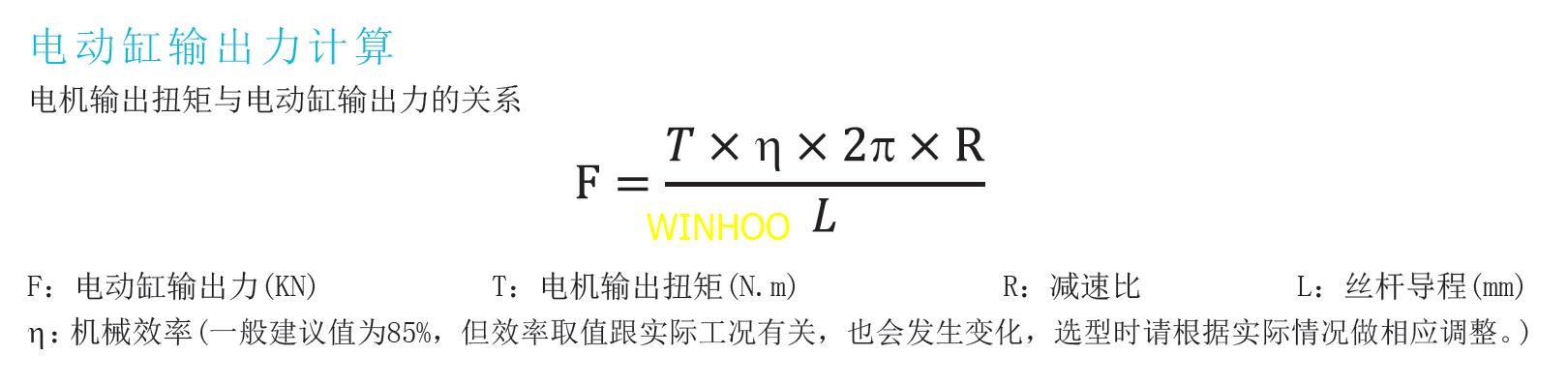

电动缸负载经验公式:

电动缸负载计算

此公式中的电缸负载我公司已通过多次实验验证,具体情况会有一点小变化,详细咨询我们。

可见电缸的负载与电机的输出扭矩成正比,和丝杆导程成反比。

那么是不是有人会问:电机功率一定的情况下,我们用一个导程很小的丝杆,岂不是就能保证输出一个很大的负载。答案也不是全对的。

当丝杆的承载能力满足负载要求时,导程小的丝杆可以得到负载大,速度低的缸;导程大的丝杆得到速度快,负载低的缸。

但是我们没有考虑另一个因素,那就是丝杆的承受能力,一般来说丝杆的静载大于动载,直径大的承载能力高,导程大的承载能力也能相应提升。

所以我们不能无限制的使用低导程的丝杆,何况丝杆的导程是按照等级来区分的,通用的有5mm、10mm、16mm、20mm.....最大能做到64mm,但是货期,价格是需要考虑的因素;

那么提高电机功率呢?

一般来说,电机也是按照档次区分的,小功率电机输出扭矩小,额定转速高,而大功率电机转速低,输出扭矩高。

电机的输出扭矩=(9550*电机功率KW)/电机转速(r/min)

电机功率得提高会使得电机的造价高很多。一般场合高负载电缸速度一般不会很高,所以在设计中会用到减速机。

减速机的作用就是牺牲电机的转速,提高电机输出扭矩。

譬如1个0.4kw 3000r/min伺服电机的额定扭矩是9550*0.4/3000=1.27N.m ;如果加上一个10:1的减速机的话,电机的转速降低10倍,输出为300r/min,扭矩提高10倍,达到12.7N.m,相当于一个3kw 2000r/min的伺服电机的扭矩输出,从成本上考虑,小功率电机加减速机造价上要低很多。前提是满足速度要求。

下面搭配一款电缸

电动缸参数】额定负载50KN   额定速度5mm/s  行程300mm(可定制)

电机功率0.4kw  电缸型号SDG125系列  当电机转速在100r/min时,电缸线速度为0.1667mm/s

这款电缸的造价很高,详细情况请联系赢浩——专业伺服电动缸厂家

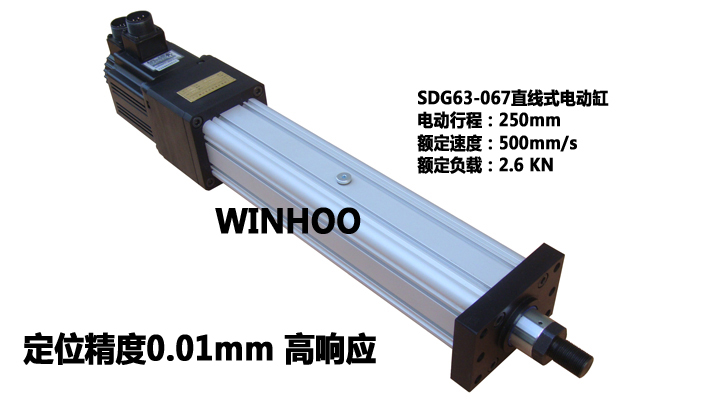

电动缸参数
