国产EtherCAT总线型驱动器一些技术参数对比
点击率:4838   作者:上海赢浩机电设备有限公司【WINHOO】   来源:http://www.y-hao.com   时间:2018-8-10 6:08:58
工业的发展,高性能总线型伺服驱动器不断涌现,特别是EtherCAT和Powerlink等工业以太网实时通讯网络的诞生,给运动控制领域带来了革命性变革。

近几年来,国产交流伺服驱动器厂家也在不断研发EtherCAT总线型驱动器,比如南京埃斯顿、台达、北京清能德创等。

一台传统的驱动器要看其伺服速度环、电流环的响应频率和带宽,以及接收控制信号的方式与精度。暂不对这些参数进行探讨。

对于总线型伺服驱动器,还有一个重要的网络同步参数来对驱动器进行评估。

对于EtherCAT总线而言,这个参数为:SYNC0 Period(DC mode)。它用于同步网络上所有从站设备,主站需要合理配置该参数以同步所有从节点设备。一般而言,各种高性能从站在设计时,都会有一个设定范围。如果从站的SYNC0值的下限值过大,则该网络的同步周期会响应延长。所以该参数对于高性能实时网络具有重要的参考意义,特别是对于哪些高速高精度的运动控制系统。

我们来对比一下国内外产品在该参数上的差异:

1)德国倍福AX5000系列驱动器:设定范围:62.5us(最小值),125us,250us(超过250us会报错)。
2)美国Copley通用驱动器:设定范围:250us(最小值),及其整数倍。

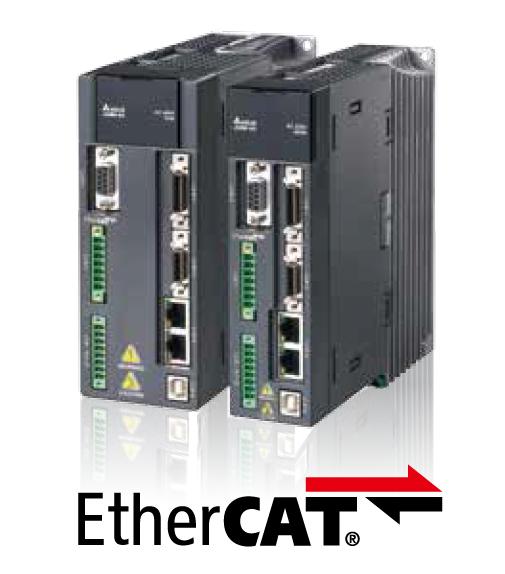

3)台达伺服驱动器ASDA-A2-E:1ms(最小值),及其整数倍。新版固件已经更新到250us.
4)南京埃斯顿ProNet伺服驱动器:
官方给出的计算公式:125000*n(n=2-16)ns,则最小值为:250us。
有些其他品牌虽然推出了相应产品,但是却没有标明相关参数,所以无从考察。

对于传统的机床控制指令的一般是给在位置换的,如果说以62.5us到250us的方法进行同步那么你首先应该保证你的位置环周期是62.5us到250us,否则没有任何意义。

对于beckhoff的驱动系统,实际其位置给出周期是1ms,而所谓的250us仅仅是一个同步冗余而已。

最后还要强调一下如果将位置换做到62.5us,而且你的指令周期同步也达到这个值对于CPU来说压力是非常大的,而且你还需要设计你三环与DC的等相位同步(这里多提一下从站芯片与MCU的PDI通信是非常慢的,大概最快在20Mbit,很难做到大量的PDO数据传输的)。甚至对于资源可能是不可实现的,所以对于上述的一些参数我觉得只是一些噱头!!!因此这个参数高肯定也不能说明驱动器性能就高
