WINHOO伺服电动缸在六自由度平台上的应用,来电咨询
点击率:37249   作者:上海赢浩机电设备有限公司【WINHOO】   来源:http://www.y-hao.com   时间:2017-5-27 12:57:13

      六自由度运动平台是用于飞行器、运动器(如飞机、车辆)模拟训练的动感模拟装置,是一种并联运动机构,它通过改变6个可以伸缩的电动缸来实现平台的空间六自由度运动(垂直向、横向、纵向、俯仰、滚转、摇摆),即X、Y、Z方向的平移和绕X、Y、Z轴的旋转运动,以及这些自由度的复合运动。

      电动缸六自由度运动平台是新技术的应用,平台具有清洁、整洁等优点,特别是运动精度方面,更是液压运动平台无法比拟的,故该平台广泛应用于武器研发、数控机床、医疗手术、航天对接等领域。

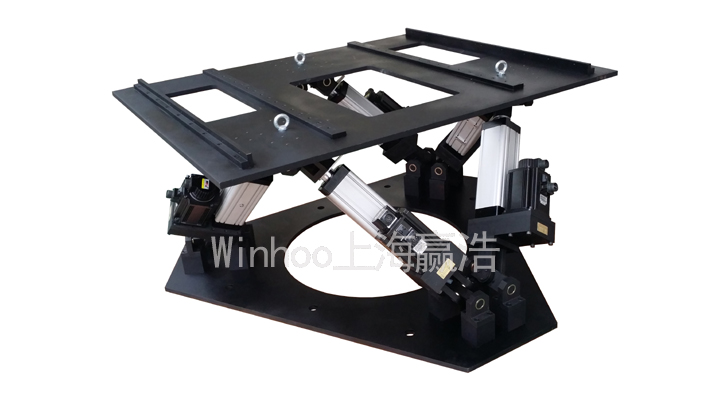

六自由度平台

电动缸六自由度平台有以下几个优点:

(1) 六自由度平台由6个缸同时支撑,与串联机构的悬臂梁相比,刚度大,结构稳定,在相同的自重或体积下有比串联机构高的承载能力;
(2) 串联机构末端件上的误差是各个关节误差的积累和放大,因而其精度低,误差大,而采用并联机构的六自由度平台没有误差积累和放大,因此误差小、精度高;
(3) 六自由度平台采用对称式结构,各向同性好;
(4) 在位置求解方面,串联机构求正解容易,但求反解十分困难,而采用并联机构的六自由度平台求正解困难,求反解却非常容易。在线实时计算时是要求反解,相比之下,并联机构容易实现。
软件部分主要包括用户界面程序、伺服算法程序、PID参数设置程序等。
      电控部分的作用是接收控制系统输出的指令数据,并将其传输给伺服驱动器,驱动器将信号放大后控制电机运动,进而带动电动缸运动,并最终使台体实现各种姿态。包括工控机、运动控制卡、伺服驱动器、伺服电机、电阻尺及相关电器元件等。
      机械部分用于支撑负载,包括上平台、上连接铰、下连接铰、电动缸、支撑架、底座等。平台由电动缸驱动,进行横滚、偏航、俯仰三个姿态和X、Y、Z平移共6个自由度的运动。
      电动缸具有传动效率高、应用范围广、定位精度高、静音运行、结构简单、维护方便、可靠性和安全性高、运行平稳、使用寿命长等优点。

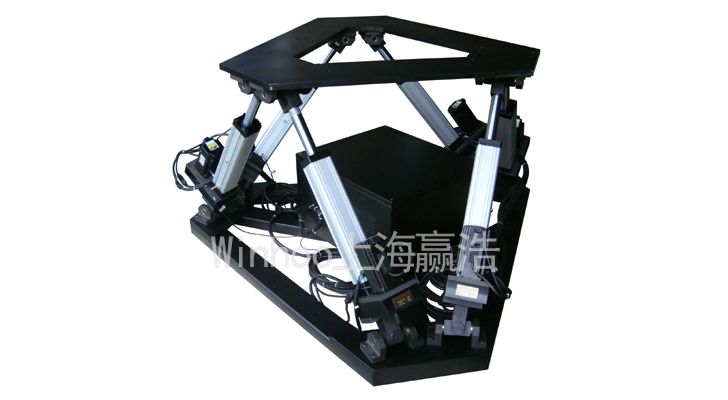

六自由度平台结构
