介绍一款常用的2-3吨伺服压力机配置的电动缸。
压机的工作流程:1.高速就位;2.低速加载;3.高速回零
有负载的工作段是第二段,特点:行程短,速度慢,一般配合压力传感器做闭环,精度要求高可以同时辅以位置闭环。
无负载的工作段:第一段,第三段。
优势:可以使用电机的最高转速,快速就位或回零。

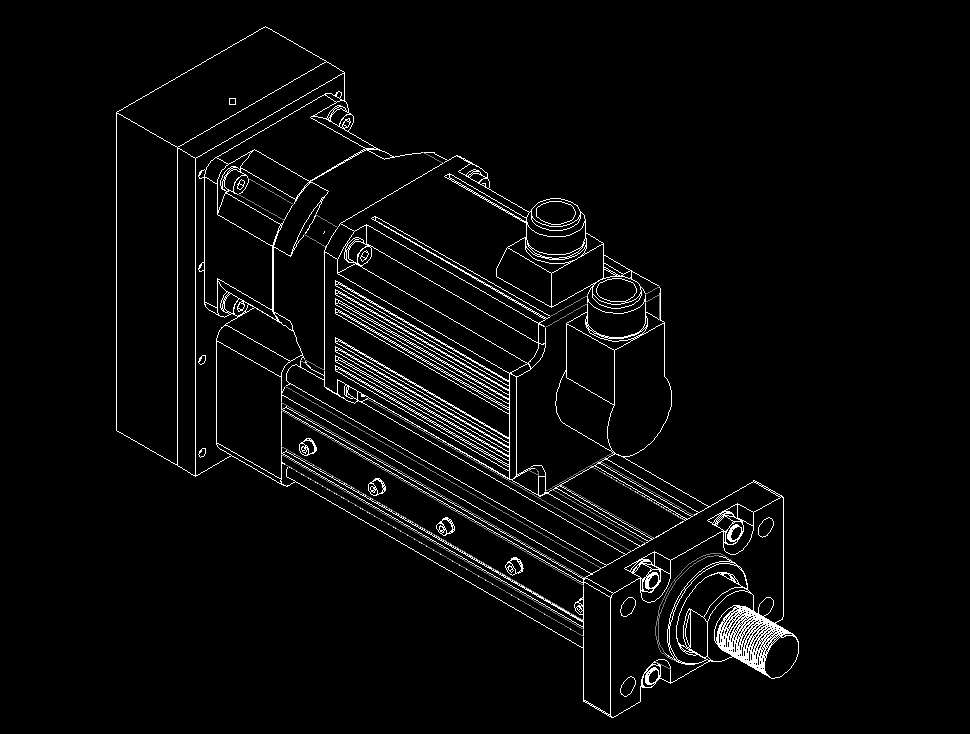

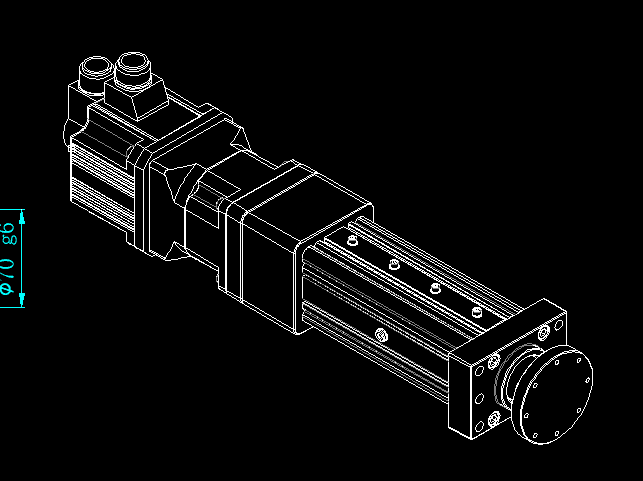

电缸的两种形式:直线式or折返式,如下图样式:

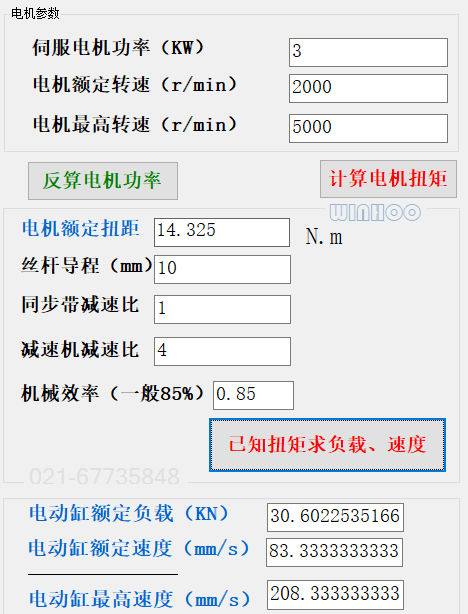

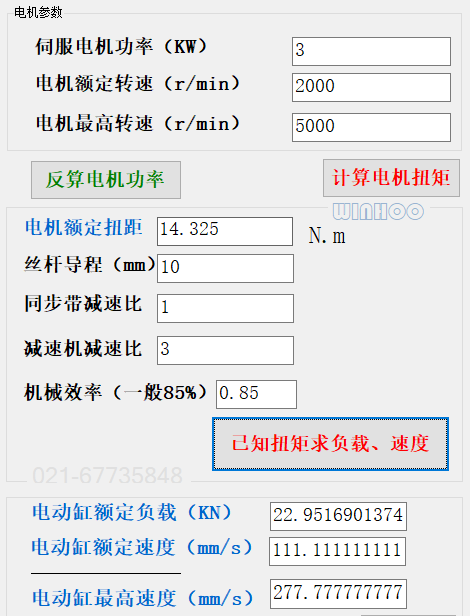

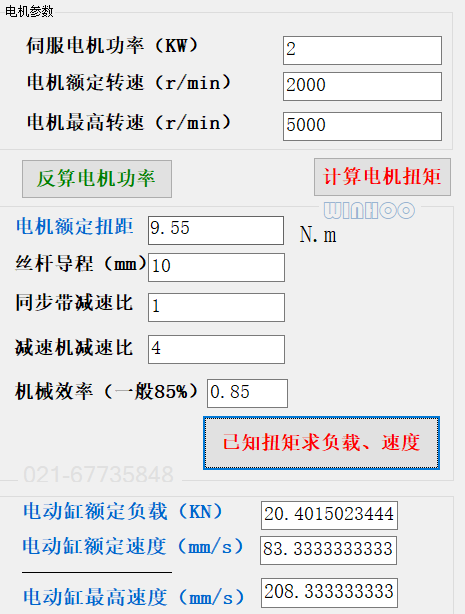

常规的选型指标如下图/:
电动缸参数表(详细信息请与我公司联系:021-67735848 15618391893王先生 QQ657066798)
型号 |
SDG80-028A |
备注 |
外形图号 |
G80-028A-02 |
|
有效行程(mm) |
200 |
|
额定出力(KN) |
22 |
|
额定速度(mm/s) |
111 |
0-111mm/sec可调节 |
最大速度(mm/s) |
167 |
瞬时速度 |
电机类型 |
三菱伺服电机 |
HG-SN302BJ-S100+MR-JE-300A |
电机功率(KW) |
3.0 |
三菱伺服电机(带刹车) |
电机额定转速(rpm) |
2000 |
连接电缆(3米) |
电机最高转速(rpm) |
3000 |
|
电机额定转矩(N.m) |
14.3 |
|
电机最大转矩(N.m) |
42 |
|
供电电压(V) |
三相220V |
|
丝杆直径(mm)×导程(mm) |
3210 |
台湾PMI丝杆 |
电动缸润滑方式 |
润滑酯 |
美孚SHC220 |
同步轮减速比 |
1:1 |
意大利迈高迪 |
行星齿轮减速机 |
3:1 |
台湾PHT |
安装方式 |
前法兰 |
参照外形图 |
内部防转机构 |
有 |
|
内部磁环 |
有 |
|
磁感应限位开关 |
有 |
2个,型号AL-39DF-02 |
重量(kg) |
约46 |
其中电机:11 |
