高精度电动缸/高精度仿真平台 >> 伺服电动缸-WINHOO >> SDG140系列重型电动缸

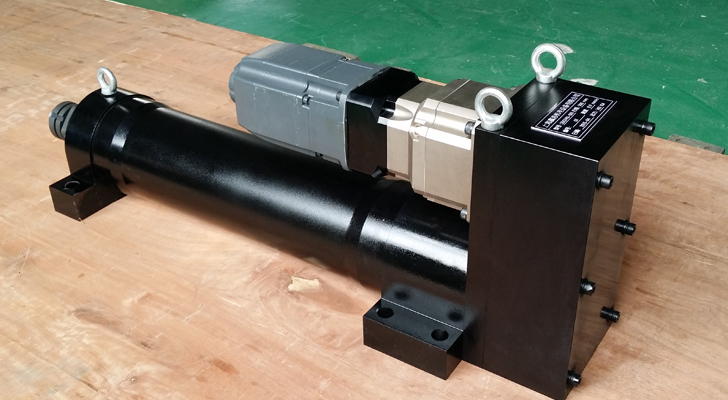

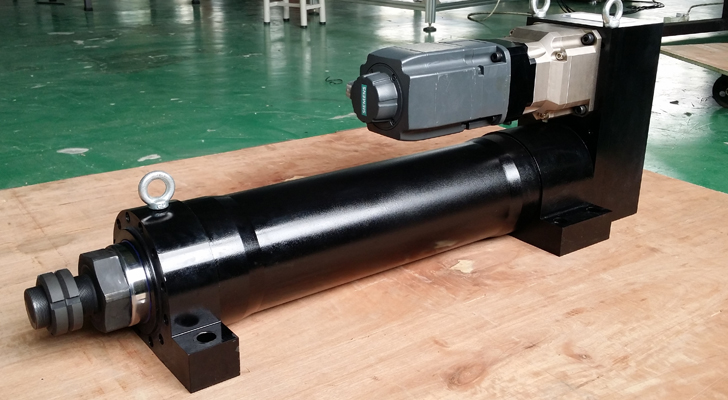

大负载重型电动缸
大负载重型电动缸
大负载重型电动缸
1 2
产品介绍:

重型伺服电动缸、大负载电动缸,纯电动,结构密封度好,不漏油,不需要外部液压站、气泵等,工厂220或380用电,易搬运。专门针对高负载恶劣应用场合,最大推力可至50吨,配置高效率重载滚珠丝杠,高频繁工作制的动力传输,大量应用在港口,钢铁,矿山等机械上。在断电的情况下,通过制动器有效保持负载。可连续24小时工作。大负载低速电动缸,高速电动缸可选。



YH/Q4-09-03                      电动缸技术参数              No:
名称 参数 备注
电动缸型号 SDG125-XXX
外形图号 G125-002-02
形式 折返式
安装方式 前、后铰接 参照外形图
传动丝杆(mm) 50×10
有效行程(mm) 450
额定出力(KN) 50
额定速度(mm/sec) 33 0-33mm/sec范围内可调
最高速度(mm/sec) 50 瞬时速度
电机类型 伺服电机 带刹车
伺服电机额定功率(W) 2
伺服电机额定转速(rpm) 2000
伺服电机最高转速(rpm) 3000
伺服电机额定转矩(N.M) 9.55
伺服电机最大转矩(N.M) 28.65
供电电源 AC220
润滑方式 酯润滑 SHC220
磁感应限位开关 有
内部防转机构 无
内部磁环 有

重型电动缸

重型电动缸价格

优质重型电动缸批发/采购


大载荷电动缸


电动缸伺服电机功率

丝杆导程及减速比

电缸型号

电动缸额定负载

电动缸额定速度

电动缸行程

电机功率4.0KW

丝杆导程50mm

SDG125系列

电缸负载2KN

1667mm/s

行程400mm

电机功率4.5kw

丝杆导程20mm

SDG80系列

电缸负载23KN

167mm/s

行程400mm

电机功率1.5KW

丝杆导程20mm

SDG63系列

电缸负载1.2KN

1000mm/s

行程400mm

电机功率2kw

丝杆导程5mm

SDG63系列

电缸负载10KN

167mm/s

行程400mm

电机功率5.0KW

丝杆导程32mm

SDG125系列

电缸负载4KN

额定速度1067mm/s

最高速度1600mm/s

行程400mm

电机功率7.5kw

丝杆导程20mm

SDG125系列

电缸负载20KN

额定速度333mm/s

最高速度666mm/s

行程400mm

电机功率5kw

丝杆导程20mm

SDG80系列

电缸负载4.2KN

额定速度1000mm/s

最高速度1500mm/s

行程400mm

电机功率5.0kw

丝杆导程10mm

SDG125系列

电缸负载12KN

额定速度333mm/s

最高速度500mm/s

行程400mm
