并联机器人的研究现状与发展趋势
点击率:14915   作者:上海赢浩机电 WINHOO   来源:http://www.y-hao.com/pro_94_show.html   时间:2018-8-10 5:59:53

1、关联机构的提出及特点

1965年,德国Stewart发明了六自由度并联机构,并作 为飞行模拟器用于训练飞行员。澳大利亚著名机构学教授Hunt于1978年提出将并联机构用于机器人手臂。随后,Maccallion和 Pham.D.J首次将该机构按操作器设计,成功的将Stewart机构用于装配生产线,标志着真正意义上的并联机器人的诞生,从此推动了并联机器人发展 的历史。典型的Stewart并联机器人如图1所示。

相对于串联机器人来说,并联机器人具有以下优点:

        ①与串联机构相比,刚度大,结构稳定;
        ②承载能力强;
        ③精度高;
        ④运动惯性小;
        ⑤在位置求解上,串联机构正解容易,反解困难,而并联机器人正解困难,反解容易。

由于并联机器人的在线实时计算是要求计算反解的,这对串联机构十分不利,而并联机构却容易实现,由于这一系列优点,因而扩大了整个机器人的应用领域。

2、并联机器人的研究现状

自1987年Hunt提出并联机器人结构模型以来,并联机器人的研究受到许多学者的关注。美国、日本先后有Roney、Ficher 、Duffy 、Sugimoto等一批学者从事研究,英国、德国、俄罗斯等一些欧洲国家也在研究。国内燕山大学的黄真教授自1982年以来在美国参加了此项内容的研究,并于1983年取得了突破性进展。迄今为止,并联机构的样机各种各样,包括平面的、空间不同自由度的、不同布置方式的、以及超多自由度并串联机构。大致来说,60年代曾用来开发飞行模拟器,70年代提出并联机器手的概念,80年代来开始研制并联机器人机床,90年代利用并联机构开发起重机,日本的田和雄、内山胜等则用串联机构开发宇宙飞船空间的对接器。

此后,日本、俄罗斯、意大利、德国以及欧洲的各大公司相继推出并联机器人作为加工工具的应用机构。我国也非常重视并联机器人及并联机床的研究与开发工作,中国科学院沈阳自动化研究所、哈尔滨工业大学、清华大学、北京航空航天大学、东北大学、浙江大学、燕山大学等许多单位也在开展这方面研究工作,并取得了一 定的成果。

3、并联机器人分类

自1993年,第一台并联机器人在美国德州自动化与机器人研究所诞生以来,并联机器人无论在结构和外型都得到了充分的发展,其可分为以下几类:

(1)按自由度的数目分类,并联机器人可做F自由度(DOF)操作,则称其为F自由度并联机器人。例如:一并联机器人有六个自由度,称其为6-DOF并联机器人。冗余并联机器人,即其自由度大于六的并联机构。欠秩并联机器人,即机构的自由度小于其阶的并联机构。

(2) 按并联机构的输入形式分类,可将并联机器人分为:线性驱动输入并联机器人和旋转驱动输入并联机器人。研究较多的是线性驱动输入的并联机器人,这种类型的机 器人位置逆解非常简单,且具有唯一性。旋转驱动输入型并联机器人与线性驱动输入并联机器人相比,具有结构更紧凑、惯量更小、承载能力相对更强等优点;但它 的旋转输入形式决定了位置逆解的多解性和复杂性。

(3)按支柱的长度是否变化分类,可将并联机器人分为:一种为采用可变化的支柱进行支撑上下平 台的并联机器人。例如:这种六杆的并联机器人称为Hexapod,运动平台和基座由六个长度可变化的支柱连接的,每个支柱的两端分别由铰链连接在运动平台 和基座上,通过调节支柱的长度来改变运动平台的位姿。另一种为采用固定长度的支柱进行支撑上下平台的并联机器人。例如:这种六杆的并联机器人称为 Hexaglide,运动平台和基座是由六个长度固定的支柱连接的,每个支柱一端由铰链连接在运动平台上,另一端通过铰链连接在基座上,该端铰链可沿着基 座上固定的滑道上下进行移动,由此来改变运动平台的位姿。

4、并联机器人的运动学分析

运动学中的主要参数:位置、位移、速度、加速度 和时间。运动学分析主要研究并联机构正逆解问题。当给定并联机器人上平台的位姿参数,求解各输入关节的位置参数是并联机器人运动学位姿反解问题。当给定并 联机器人各输入节点的位置参数,求解并联机器人上平台的位姿参数是并联机器人的运动学正解问题。与串联机器人相反,并联机器人位置逆解比较容易,而正解非 常复杂。最为普遍的研究方法有两种:数值解法和解析解法[9]。

数值解法数学模型简单,可以求解任何并联机构,但是不能求得机构的所有位置解。学者们使用了多种降维搜索算法,来获得位置正解。

数值解法是指求解一组非线性方程,非线性方程是矢量环方程经过一些具体结构的代数处理后,直接导出的,从而求得与输入位移对应的运动平台的位置和姿态。由 于其省去了烦琐的数学推导,计算方法简单,但此方法计算速度较慢,不能保证获得全部解,并且最终的结果与初值的选取有关。黄真早在1985年就提出对于含 三角平台的并联机构可以简化为只含有一个变量的非线性方程一维搜索法,明显地提高了求解速度[3]。西南交大陈永等提出了一种基于同伦函数的新迭代法,不 需选取初值并可求出全部解[4]。该方法用于求解一般的6-SPS并联机构的位置正解,较方便的求出了全部40组解。

解析法是通过消元法消去机构约束方程中的未知数,从而获得输入输出方程中仅含一个未知数的多项式。该方法能够求得全部的解。输入输出的误差效应可以定量地表示出来,并可以避免奇异问题,在理论和应用上都有重要意义。

北京工业大学的饶青等利用机构的几何等同性原理建立正解的基本方程,最后推导出了一个20阶的一元位移输入输出方程,从而得到了封闭正解。

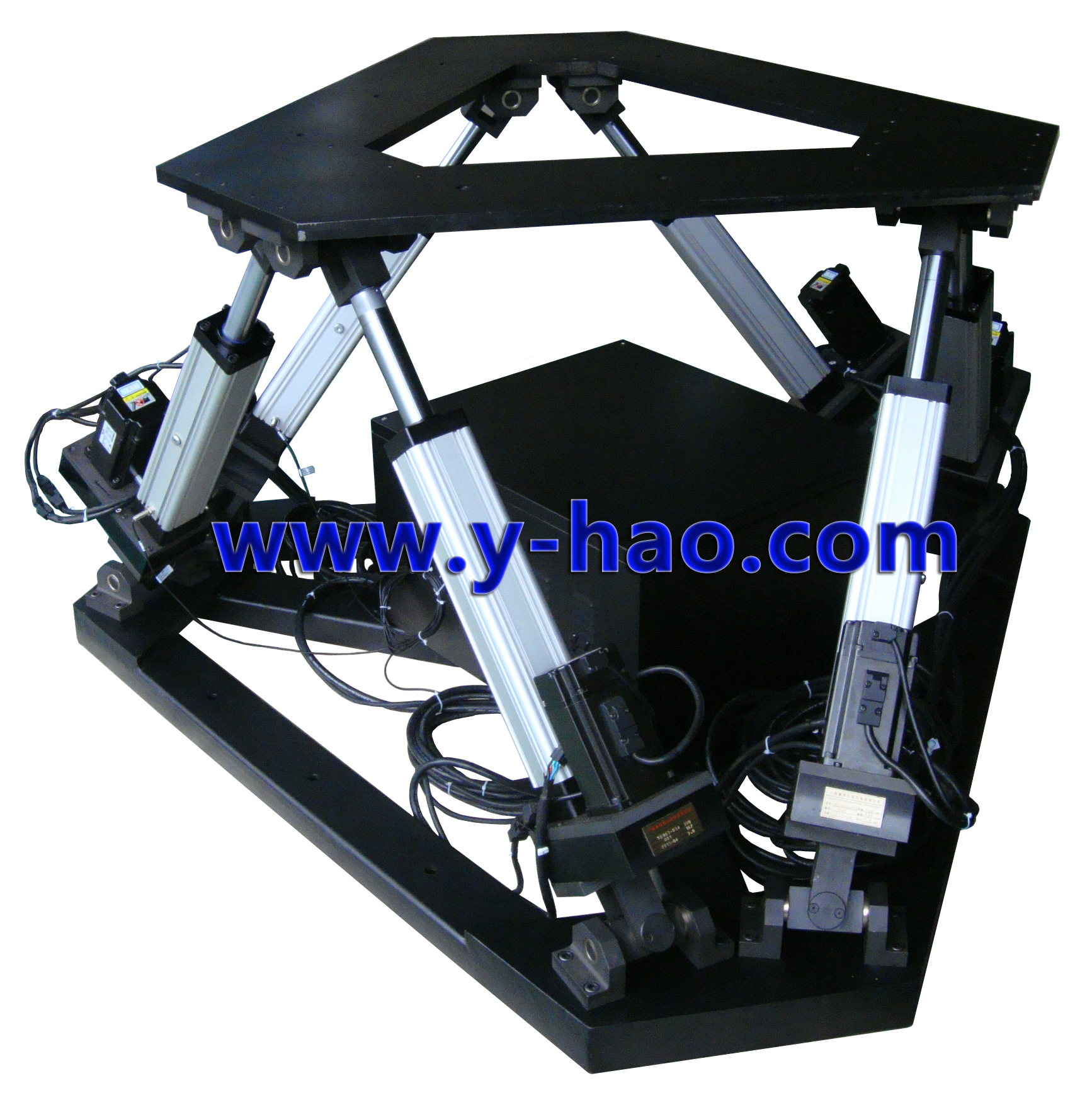

WINHOO六自由度运动平台/多自由度仿真模拟摇摆台



5、并联机器人动力学分析

动力学是研究物体的运动和作用力之间的关系,并联机器人是一个复杂的动力学系统,存在着严重的非线性,由多个关节和多个连杆组成,具有多个输入和输出,他们 之间存在着错综复杂的耦合关系。因此,要分析机器人的动力学特性,必须采用非常系统的方法。现有的分析方法很多,有拉格朗日(lagrange)方法,牛 顿·欧拉(Newton·Euler)方法,高斯(Gauss)方法,凯恩(Kane)方法,旋量(对偶数)方法和罗伯逊·魏登堡 (Roberson·Wittenburg)方法等。早期进行动力学的讨论是Ficher和Merlet,在忽略连杆的惯性和关节的摩擦后,得出了 Stewart机器人的动力学方程。Do和Yang通过Newton-Euler法,在假定关节无摩擦,各支杆为不对称的细杆(即重心在轴上且 绕轴向的转动惯量可以忽略)条件下,完成了Stewart机器人的逆动力学分析。

6、奇异结构分析

当机器人机构处于某些稳定的 形位时,其雅克比(Jacobian)矩阵成为奇异阵,行列式为零,这时机构的速度反解不存在,机构的这种形位就称为奇异形位。并联机器人特征之一是高刚度,然而,若并联机器人在奇异位移时,会造成很大的问题。因为机器人在处于该位置时不能承受任何负载,其操作平台具有多余的自由度,机构将失去控制。因 而,在设计和使用并联机器人时,必须将奇异位姿排除在工作领域之外。

另一种方法是奇异位置方程,通过求解该方程来确定奇异位置。Shi和Fenton应用正瞬态运动学方程来确定奇异矩阵。Sefrioui和Gossellin针对一平面的3-DOF并联机器人推导出奇异轨迹的解析表达式。

Fitcher发现了Stewart平台机构的奇异位置:即运动平台平行基座时,绕Z轴旋转± 的位置。机构奇异形位可以通过分析机构的雅克比矩阵行列式等于零的条件求得。

7、工作空间分析

工作空间分析是设计并联机器人操作器的首要环节。机器人的工作空间是机器人操作器的工作区域,是衡量机器人性能的重要指标。根据操作器工作时的位姿特点,工 作空间可分为可达工作空间和灵活工作空间。可达工作空间是指操作器上某一参考点可以到达的所有点的集合,这种工作空间不考虑操作的位姿。灵活工作空间是指 操作器上某一参考点可以从任何方向到达的点的集合。

并联机器人的一个最大弱点是空间小,应该说这是一个相对的概念。同样的机构尺寸,串联机器人比并联机器人工作空间大;具备同样的工作空间,串联机构比并联机构小。

并联机器人工作空间的解析求解是一个非常复杂的问题,它在很大程度上依赖于结构位姿解的研究成果,至今仍没有完善的方法。Ficher采用固定6个位姿参数 中的3个姿态参数和一个位置参数,而让其他两个交换研究了6自由度并联机器人的工作空间。Gosselin则利用圆弧相交的方法来确定6自由度并联 机器人的定姿态工作空间,并给出了工作空间的3维表示。此法以求工作空间的边界为目的,效率较高,且可以直接计算工作空间的体积。

8、展望

并联机器人虽然经过了几十年的研究,取得了很大的进展,但是还有大量的工作需要进一步研究。

(1)探索力冗余度Stewart平台机器人的冗余度解决方案。

(2)并联机器人工作空间及奇异位形的研究。

(3)并联机器人的动力学理论和试验研究。

(4)并联机器人的模块化设计。

(5)加强少自由度并联机器人的研究。

(6)基于良性工作空间(Well-Conditioned Workspace)的Stewart机器人的运动学优化综合。
